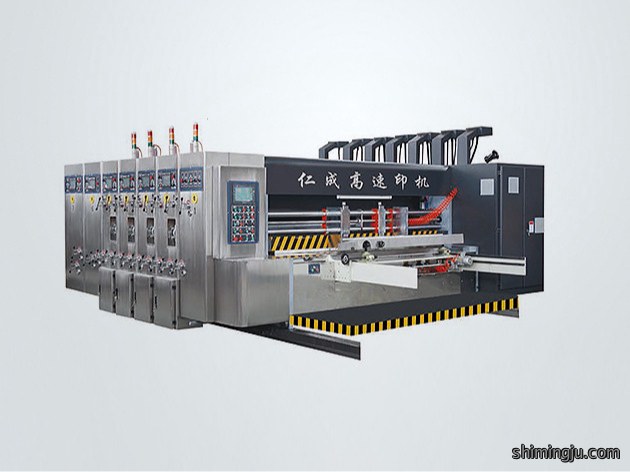

高速水墨印刷開槽模切機
采用人機界面，订單储存，操作方便。
采用20CrMuTi合金鋼材質的齒轮，經(jing)過渗碳淬火工藝處理，經由精密磨齒(chi)加工而(er)成，達到國家六(liu)級精度(du)標準，確保設備在长期運
整機轴、辊均采用无縫鋼管，精磨加工，表面镀硬硌處理。
主機，風機采用變頻控製,启動、運轉更平稳,更節能
—功能特點 —
feature
-
質量稳定可靠整機電器及電脑(nao)软件均(jun)采用品牌西門子，施耐德，匯川品牌，質量稳定可靠:采用人機界面,多臺触摸屏控製,電脑订單管理,操作方便,换單更快(可预存999個订單)。
-
時效處理整機牆板及重要部件,均采用時效處理,回火消除金愿内應力:均(jun)采用高(gao)精度加工中心製作,数控磨床研磨加工。
-
變頻控製主機采用變頻控製,启動、運轉更平稳,更節能。
-
至優鋼材整機轴、辊均采用至優鋼材,研磨加工,高精度電脑動平衡校正,表面镀硬铬。
-
渗碳淬火處理整(zheng)機傳(chuan)動齒轮全部采用20CrMnTi合金鋼,渗碳淬火處理,硬度HRC58~62;經磨齒加工,6級精度,保證长期使用套色精度高。
-
免键连接整機傳動部位(轴、齒连接處),均采用免键连接(胀紧套),消除连接間隙,適合大扭矩长期高速運轉。
-
整機傳動轴承整機傳動轴承,重要傳(chuan)動部件均采用加強型調心轴承,維護簡便,使用寿命更长。
-
喷淋式自動润滑整機润滑系(xi)統采用喷淋(lin)式自動润滑,配備自動平衡裝置,保持各(ge)單元機油同一水(shui)平。
-
预置位功能整機調整预置位功能,送紙 、印刷、開槽 、模切,自動归零,分合體記忆自動复位。
-
工作間隙調整整機工作間隙調整,采用免扳手快速調整,執行調整快速,方便。
-
缺墨報警裝置 設有缺墨報警裝置,實(shi)時监測供墨系統工作状態(tai)。
-
選裝選裝:陶瓷網纹辊;刮刀定墨系統;壓力電動調整。
—工作流程 —
process

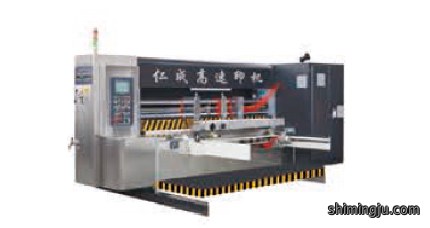

送紙單元
-
滚轮式前缘送紙結構、多轮、多點式吸風送紙，摩擦力大，速度高，送紙平稳，準確。
-
吸風變頻調整風量,風壓可根據紙(zhi)板大(da)小進行調整，增加薄紙板及(ji)曲翘紙板傳動稳定性,準確性。
-
雙輸送辊結構:一組送紙辊采用氣壓式(shi)弹性送紙胶轴(zhou)，不破坏瓦楞紙板強度，清洁毛(mao)刷掃除紙板表面(mian)碎屑，高壓(ya)風機吸降紙板表面雜質，提高印刷品質。
-
左右挡板(電脑触摸屏控製)，后挡箱位置電動調整，前挡板間隙手動同步調整，侧挡板並加裝氣(qi)動(dong)排齊裝置,紙板橫向定位更準確。
-
10.4寸(cun)彩色触摸屏(ping)控製送紙部、印刷部、開槽部、模切部，一次归零，订單储存，記忆定位，生產速度60、80、100、 120定速巡航，紅外線光電計数，预設订單加工数量。
-
主機采用變頻控製，启動，運轉平稳，可節能30%。

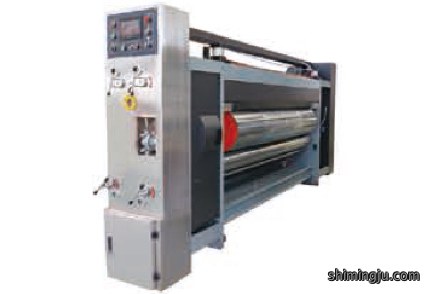

印刷單元
-
印刷辊、傳動轴(zhou)均采用(yong)无縫鋼管精磨，電脑動平衡校正，消除离心力，高速運轉平稳，镀硬铬增強表面硬度。
-
印刷辊采用挂板裝置，棘轮固定式卷版轴，全版挂版槽，脚踏開關控製正、反轉,裝卸印刷版快速方便。
-
橡胶辊匀墨系統:鋼(gang)管表面包裹耐磨橡胶,中高特殊研磨傳墨效果好，每組均(jun)裝有缺(que)墨報警系統。
-
着墨網纹辊，表面研磨，壓製網纹，镀硬铬。
-
印刷相位及轴向調整:相位采用行星齒轮式(shi)結構(gou)，PLC触摸屏控製及電動数字式(shi)360度調整,相位固定裝置,電磁离合製動，確(que)保機組移動過程中印刷(shua)相位不會變化，印刷辊轴向橫移采用PLC触摸(mo)屏及(ji)電動数字調整,調整範围共10mm。
-
擦版复位功能，電脑記忆印刷位置,擦版后自動复位。
-
網纹辊采用配合送紙系統，氣壓式升降裝置。
-
設有缺墨報警裝置，實(shi)時监測供墨系統工作状態(tai)。

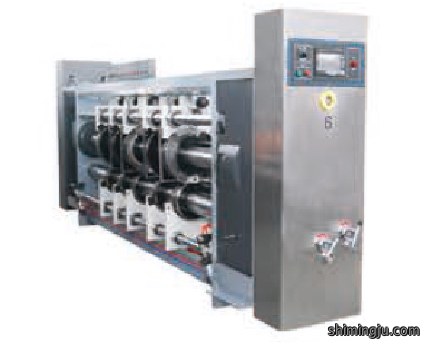

開槽單元
-
预壓轮,經预壓線后的紙板不(bu)易破(po)坏。
-
上壓線轮包裹聚氨酯，不會损坏紙板。
-
單轴雙刀開槽，箱高調整采用PLC及数字式電動調整，触摸屏控製。
-
開槽相位采用PLC及電動数字輸入式360度調整，相位電機變頻器控製，停機及運行均可調整。( 也可選用PLC及触摸屏調整)
-
開槽(cao)刀座及壓線轮橫向(xiang)移動采用同步電動調整。PLC触摸屏調整，直接輸入紙箱尺寸,自動調整。
-
壓(ya)線間隙調整采用免扳手自锁式涡轮箱調整、固定。
-
開槽刀箱高(gao)調整有防碰撞保(bao)護裝置，不會损坏機器。
-
各開槽刀座橫(heng)移有防碰撞保護裝置(電子式)。
-
開槽刀宽度7mm,合金材質，經熱處理，研磨,齒形開槽刀，雙片式修边刀，刀口鋒利，精度高。
-
可配手提打孔模座。

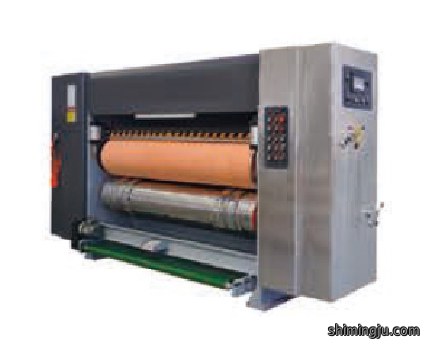

模切單元
-
胶垫辊:离心浇鑄鋼製筒體，電脑動平衡校正，表面研磨，镀硬铬。
-
模切辊:离心浇鑄鋼製筒體，電脑動平衡校正，表面研磨,镀硬铬。
-
模切辊相位及轴向調整，相位調整采用行(xing)星齒轮式結構，PLC触摸屏控製及電動数字式(shi)360調整，轴向橫移采用PLC触摸屏及電動数字式調整(zheng)，調整範围土15mm。
-
胶辊切削修复機構,胶垫可多次重复使用，可大幅節約使用成本。
-
差速补偿裝置，自動調整脚垫辊轉数，使模切的紙(zhi)箱與刀模形状(zhuang)-致。
-
胶垫辊機械式橫向土40mm游動裝置,提高模切(qie)胶垫的(de)使用寿命。
—產品參数 —
parameter

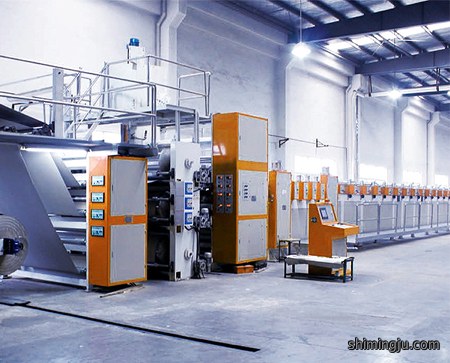

—仁成實力 —
ability
-
稳定供應商仁成機械擁有施耐德、日本NSK、臺湾晟邦等品牌零(ling)部件稳定供應(ying)商。
-
工廠基地製造工廠基地，擁有高精度CNC加工(gong)中心和数控磨床(chuang)加工設備，加工工藝優。
-
整體製造流水線擁有包含零部件加工在内整體製造(zao)流水線(xian)，全程管控設備品質，品質及交期均能保證。
